UK-8礦用地下運礦車根據巷道特點專業設計,四輪驅動,爬坡能力強,可達14°坡度;鉸接式車架,轉彎半徑小,通過能力強;加粗鉸接銷軸,可靠耐用;全液壓轉向,方向轉動輕便平穩;超低駕駛位置,整車高度低,特別適合低巷道;
加裝水過濾及化學凈化裝置,低碳環保;濕式制動,安全可靠;無級變速,操作舒適,輕巧方便。加厚廂板,堅固可靠耐用;四輪獨立板簧結構,減震效果好,操作舒適;配裝實心輪胎,防扎耐磨。濕式制動橋配置已獲得國家《礦用產品安全標志證書》“KA”認證,產品符合國家關于安全、環保的政策要求。




| UK-8礦用井下運礦車 | ||
|---|---|---|
| 斗容(m3) | 3.5 | |
| 額定載重量 | 8000 | |
| 牽引力(KN) | ≥90 | |

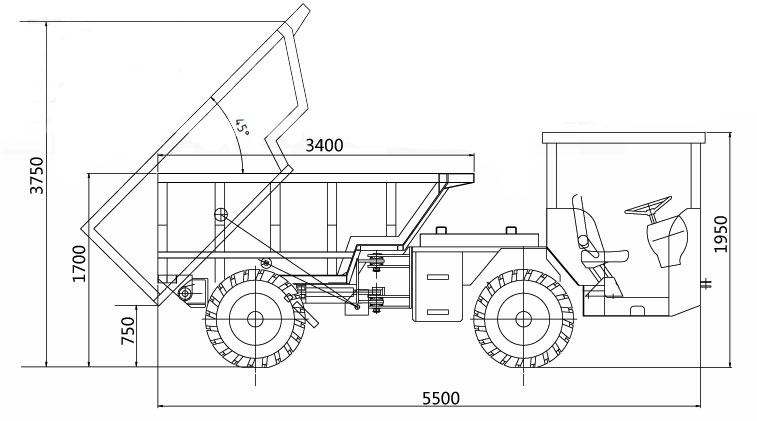

| 外形尺寸(運輸狀態)(mm)長×寬×高(含防護棚) | 5500×1950×1950 | |
| 貨箱尺寸長×寬×高 | 3400×1950×780 | |
| 上限爬坡能力(°) | 14° | |
| 下限離地間隙 | 220 | |
| 下限轉彎半徑 | 外側 | 5950 |
| 內側 | 3750 | |
| 整機質量 | 6000 | |
| 制動距離 | 3500 | |
| 卸載時上限高度 | 3750 | |
| 軸距 | 2700 | |
| 輪距 | 1760 | |
| 驅動形式 | 四輪驅動 | |
| 傳動系統 | ||
|---|---|---|
| 液力變矩器 | 變速箱 | 定軸、常嚙合液壓撥叉換擋 |
| 變速檔位 | 四進二退 | |
| 行走速度(重載)(km/h) | 高速I檔 | 14.5±1 |
| 高速II檔 | 28±3 | |
| 高速倒檔 | 18±3 | |
| 低速I檔 | 6.0±1 | |
| 低速II檔 | 9.5±1 | |
| 低速倒檔 | 8.0±1 | |
| 驅動車橋 | 主傳動型式 | 螺旋錐齒輪傳動 |
| 輪邊減速型式 | 行星減速傳動(氣剎制動橋僅為一級主傳動) | |
| 輪胎型號 | 20.5/20-16實心胎 | |
| 發動機 | |
|---|---|
| 型號 | 玉柴動力 YCD4J22G |
| 類型 | 直列、水冷、四沖程、渦輪增壓 |
| 額定功率/轉速 | 85/2400 |
| 大扭矩(Nm)/轉速 | 400/1800 |
| 燃油 | 柴油 |
| 制動系統 | ||
|---|---|---|
| 氣制動方式 | 行車制動 | 前后輪采用斷氣剎制動 |
| 駐車制動 | 彈簧制動氣壓釋放作用于前后橋 | |
| 濕式制動方式 | 行車制動 | 液壓制動,彈簧釋放 |
| 駐車制動 | 液壓油缸作用于帶式制動器彈簧制動液壓釋放 | |
